在可視化大屏業務中，設計師如何快速了解業務并產出合理的方案呢？我們把日常工作做了梳理，為了大家有更好的閱讀體驗，文章將拆分為需求理解與設計方案制定兩部分，本篇介紹可視化大屏業務需求理解與設計。

一、大屏數據可視化設計基礎

1. 概念以及特點

大屏數據可視化設計，是以大屏為顯示載體，用直觀形象的圖形語言表達抽象復雜的數據；讓用戶易看易懂，幫助他們輔助決策等等。

大屏數據可視化設計具有以下特點：硬件種類多且各家尺寸和比例不一，具有獨特性；業務涉及行業廣、場景多且空間有限、具有專業性；設計視覺要求炫酷，需掌握多種技能，并且運用設計語言準確的表達出來，具有綜合性。

2. 需要具備的知識體系

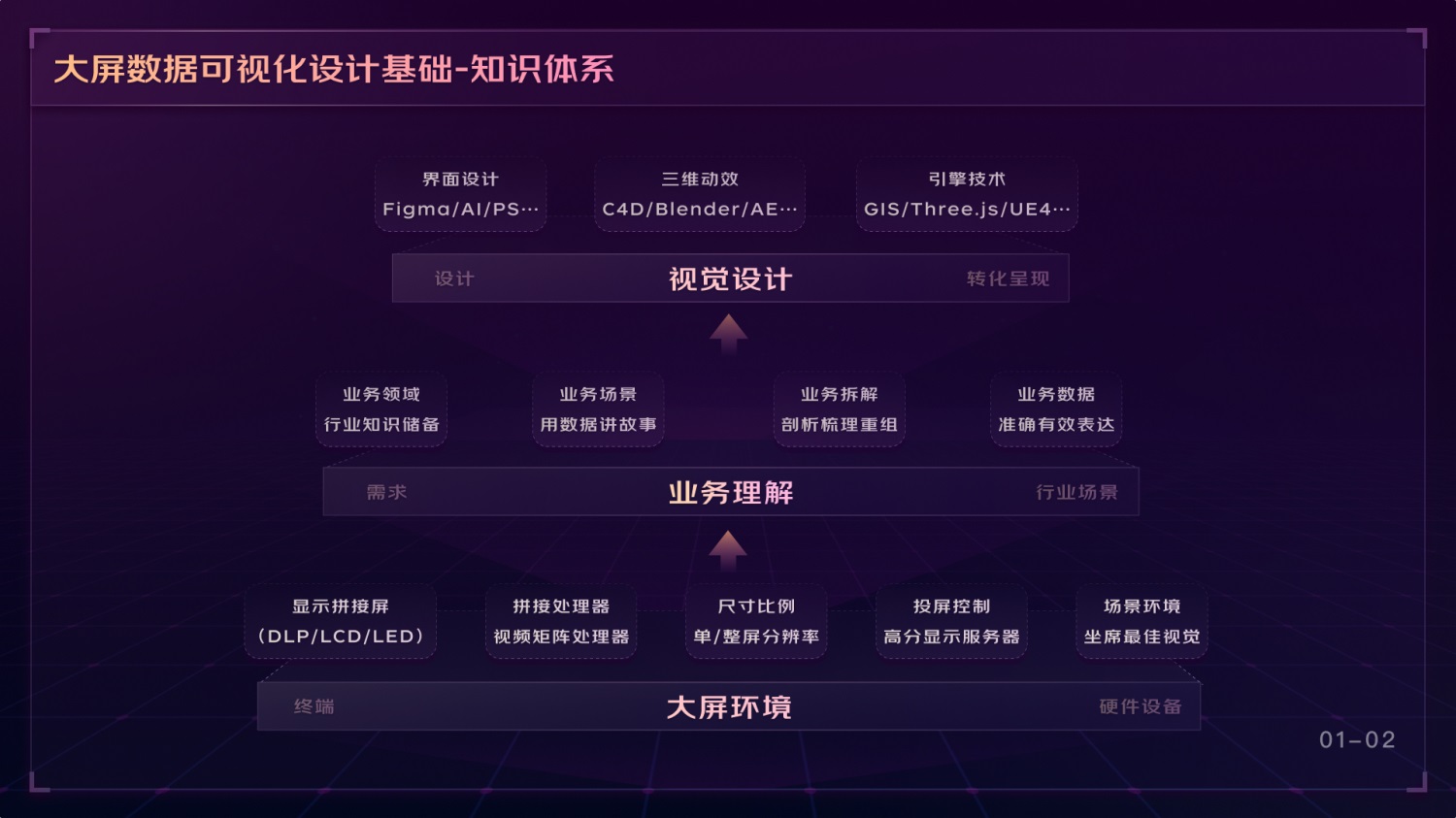

在大屏數據可視化設計，設計師需要具備哪些能力呢？本文將從大屏硬件環境、業務理解力、視覺表現力三個方面做陳述與說明。

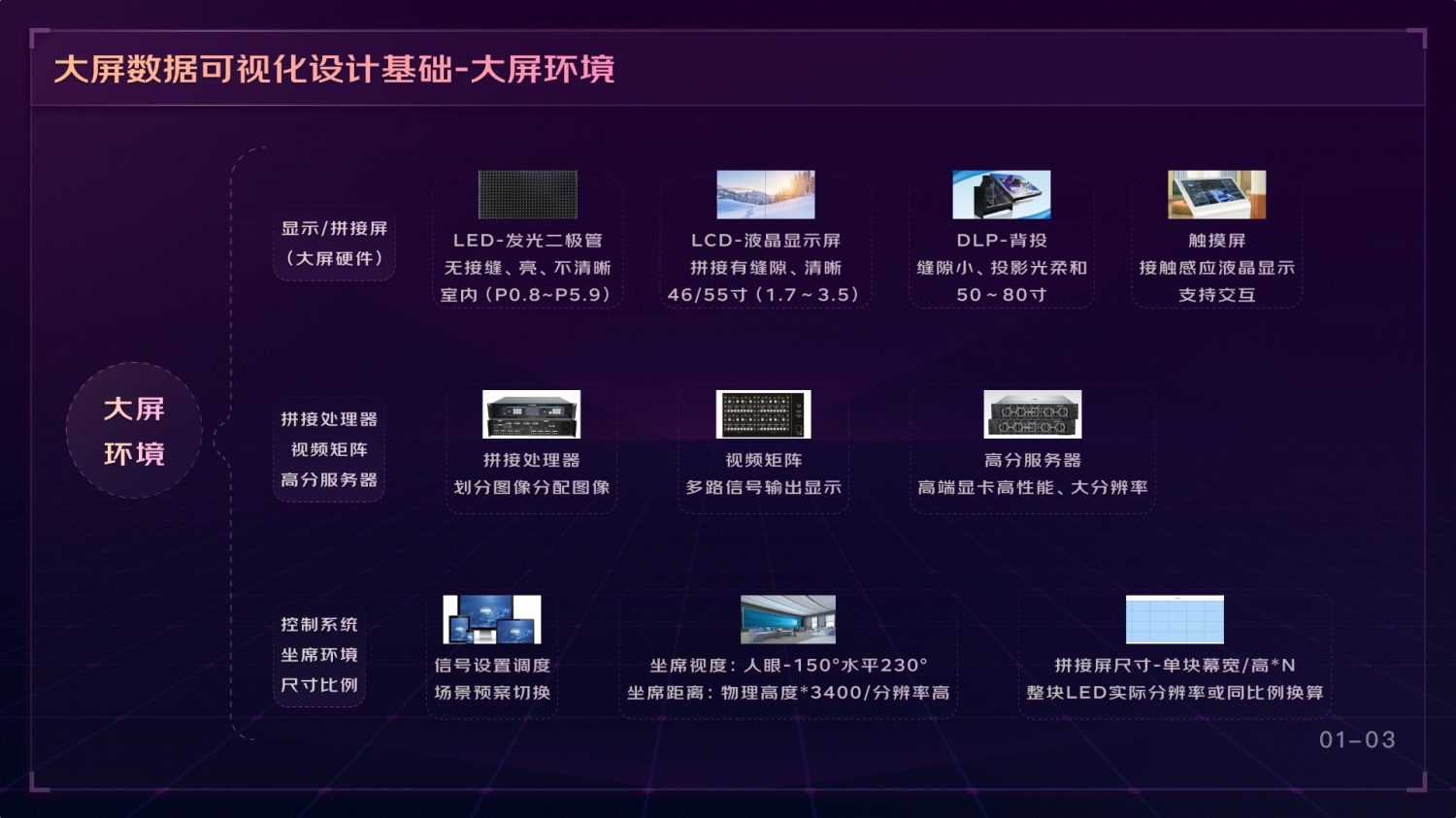

大屏硬件環境，需要了解大屏顯示終端的硬件各種類型：DLP、LCD、LED 以及特性。針對不同物理硬件的特點，我們采取不同的設計方法；設計前必須了解大屏比例尺寸。例如：拼接屏單屏分辨率是 1920*1080。那么，大屏總分辨率寬是 1920*N，高是 1080*N（其中 N 代表橫向和豎向拼接屏個數 ）；

除此之外，大屏的物理環境還受終端硬件特性、坐席最佳視距，室內采光等因素的影響。因此，我們在設計的時候，會根據這些因素考慮字號的大小和整體屏幕的色彩明度。

業務理解：大屏數據可視化設計因為涉及的業務領域較為廣泛，所以需要設計師具備一定行業基礎知識和業務積累，再把這些業務知識應用到實際的大屏場景的設計中去，學會用合理的設計表達來講故事。

講好故事前提是需要對業務有深刻的理解，我們可以通過拆解業務目標、分析并重組業務模塊進行設計。正確的選擇合理的指標，準確的采用形象的圖表，用大數據之美來幫助用戶快速理解業務的核心內容。

以筆者多年的設計經驗，大屏數據可視化設計多應用在：企業展示、實時監控、輔助決策、戰略指揮、城市運行、領導駕駛艙、運營匯報、展會中心等場景。所以，針對以上場景的應用，我們平時應該多多關注這些方面的信息，做好必要的知識沉淀。

除此，設計師還需要具備綜合的設計能力。不僅僅只是具備基本的界面設計能力，還需要具備三維建模、渲染動畫、動效設計等，數字孿生是未來的發展方向。因此就要求設計師必須熟悉地理信息和三維引擎等技術。

二、大屏數據可視化設計需求拆解

1. 初步溝通后，如何拆解需求

以下，我們通過一個具體的需求事例來具體說明

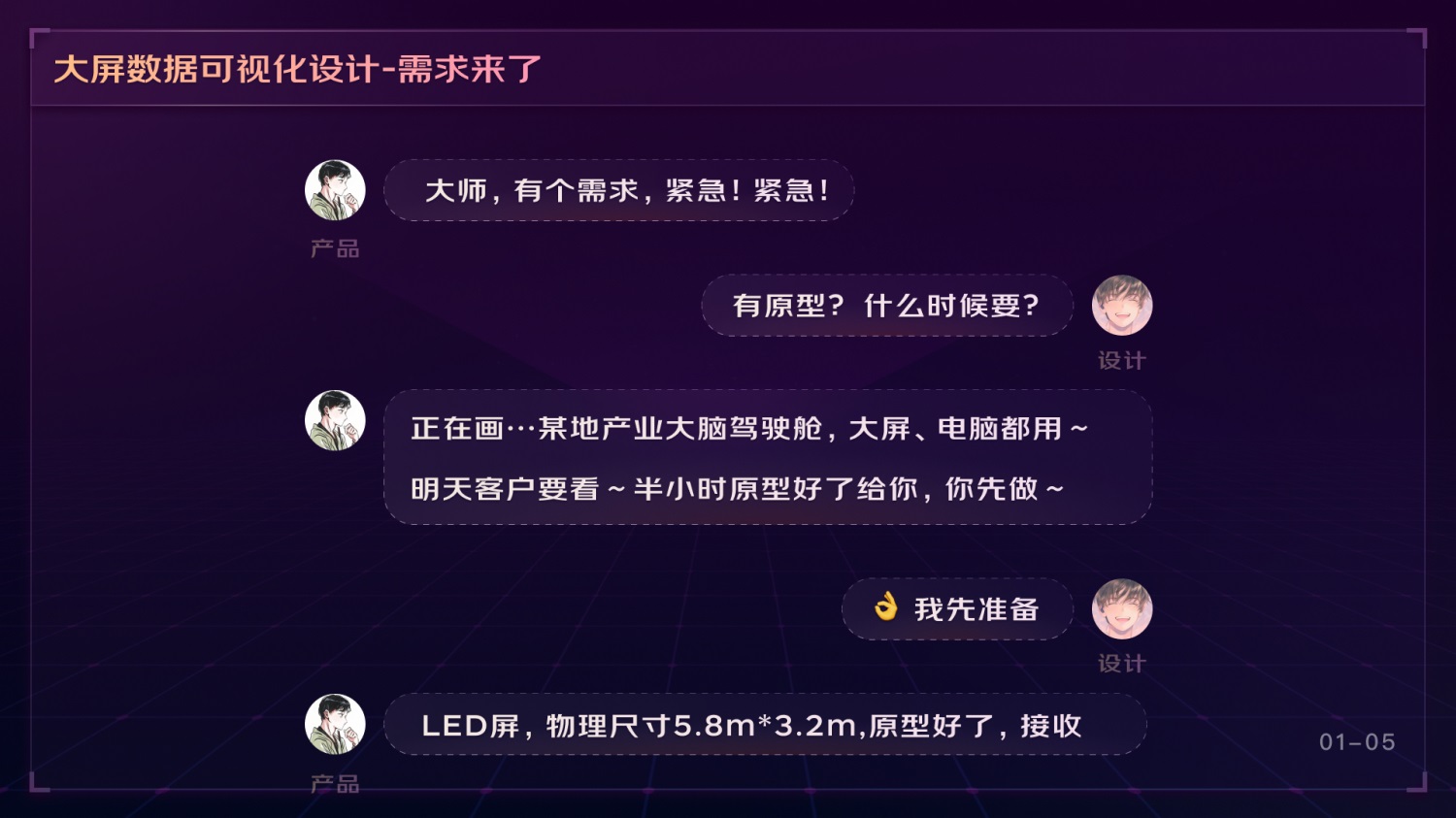

我們先看一段產品經理和設計師之間的對話：

通過以上對話，我們可以針對需求中的關鍵字進行挖掘，獲取有用信息（隱藏需求）。

例如：

"某地"就可以考慮采用代表該地域特征物產或地標建筑，可準備相關地域問文化素材或矢量地圖；

"產業大腦"自帶行業屬性。設計師可以提前準備下與此相關的行業知識。

"大屏電腦都用"說明需要適配大屏端和 PC 端。所以，在設計時，需要考慮大屏尺寸比例與電腦尺寸比例是否一致；

" LED " 表明硬件終端類型，需要了解 LED 屏幕像素間距大小，設計時可考慮字體規范；

" 5.8m*3.2m " 有了物理尺寸可以換算像素以及比例，方便設計師確定界面尺寸大??；

" 緊急！明天要 " 說明任務緊急，設計需要快速，可考慮采用已有組件快速搭建；

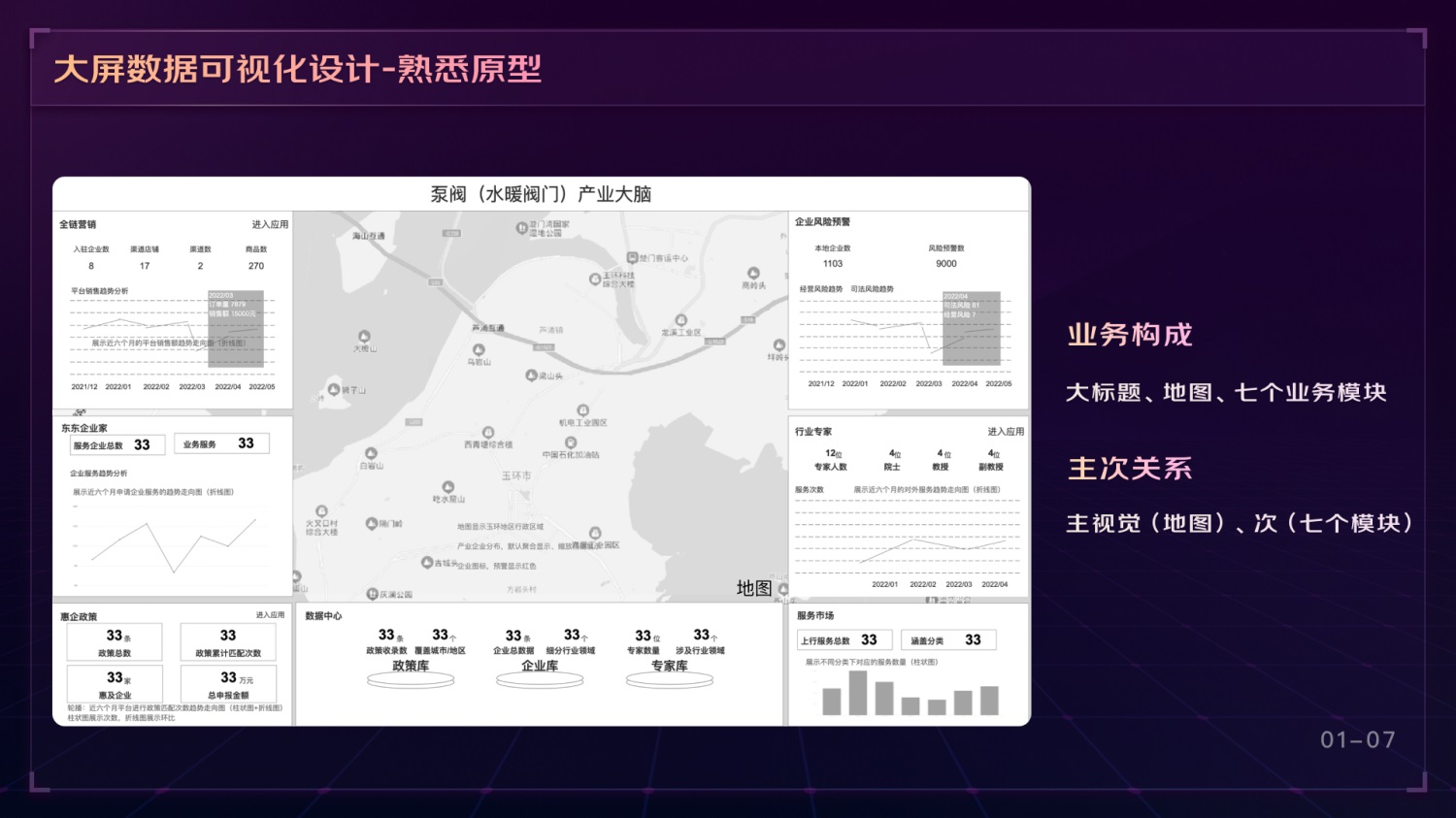

通常我們拿到產品經理的需求原型，先熟悉整體的業務由那些各個模塊構成、各個模塊之間的主次關系以及交互行為等。

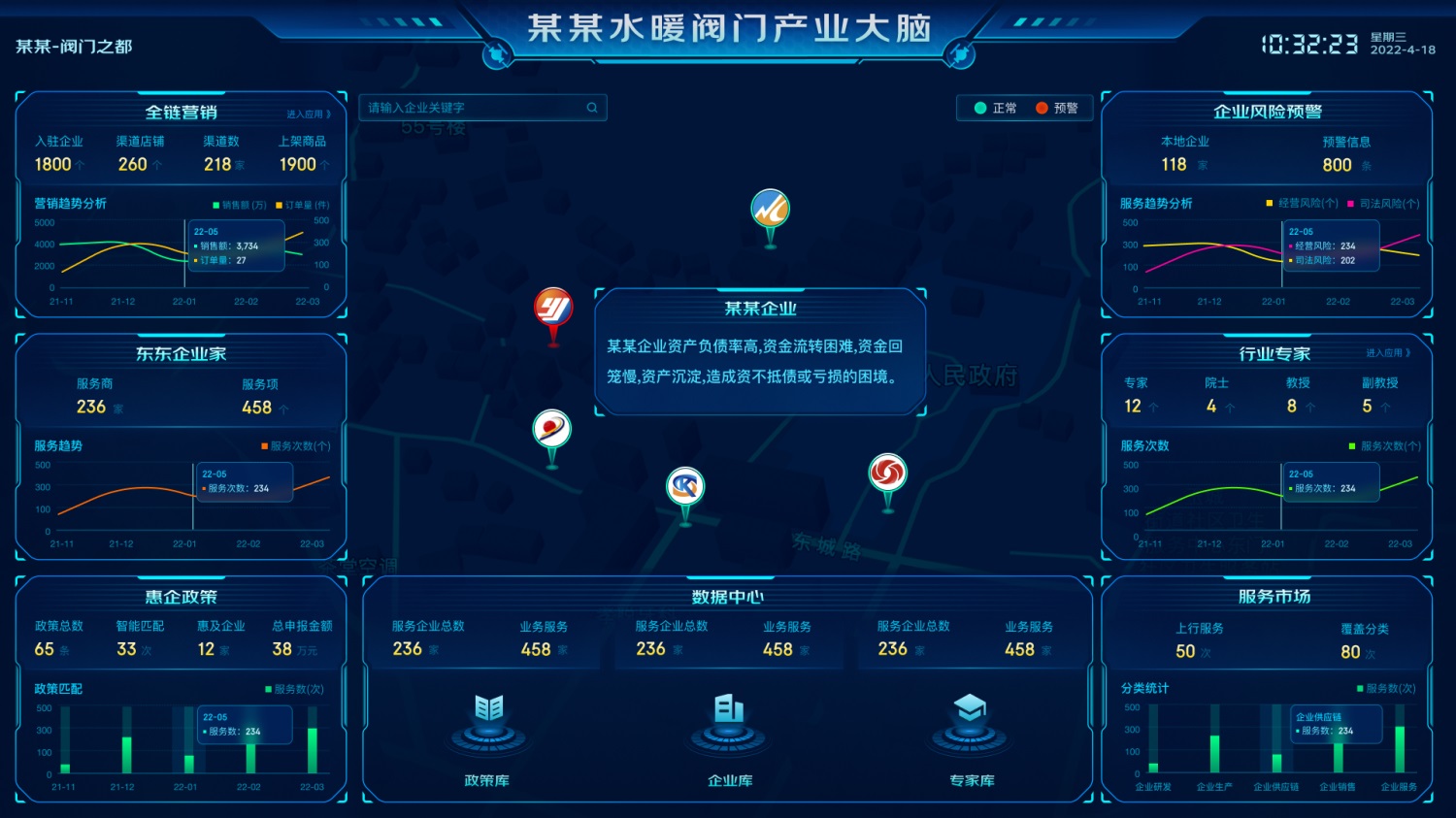

以上原型主要模塊有：

1. 頂部：主標題
2. 中間：地圖展示企業分布區域、預警企業以及預警詳情 （主場景）
   左右兩側和底部：圖表展示產業相關數據報表 （次要）
3. 模塊布局："回"字型布局
4. 層級方式：底圖為地圖，上層浮層為圖表

以上初步了解原型之后，我們可以通過參加產品原型評審會議進一步詳細了解需求，有問題可以再評審會上提問交流解惑。

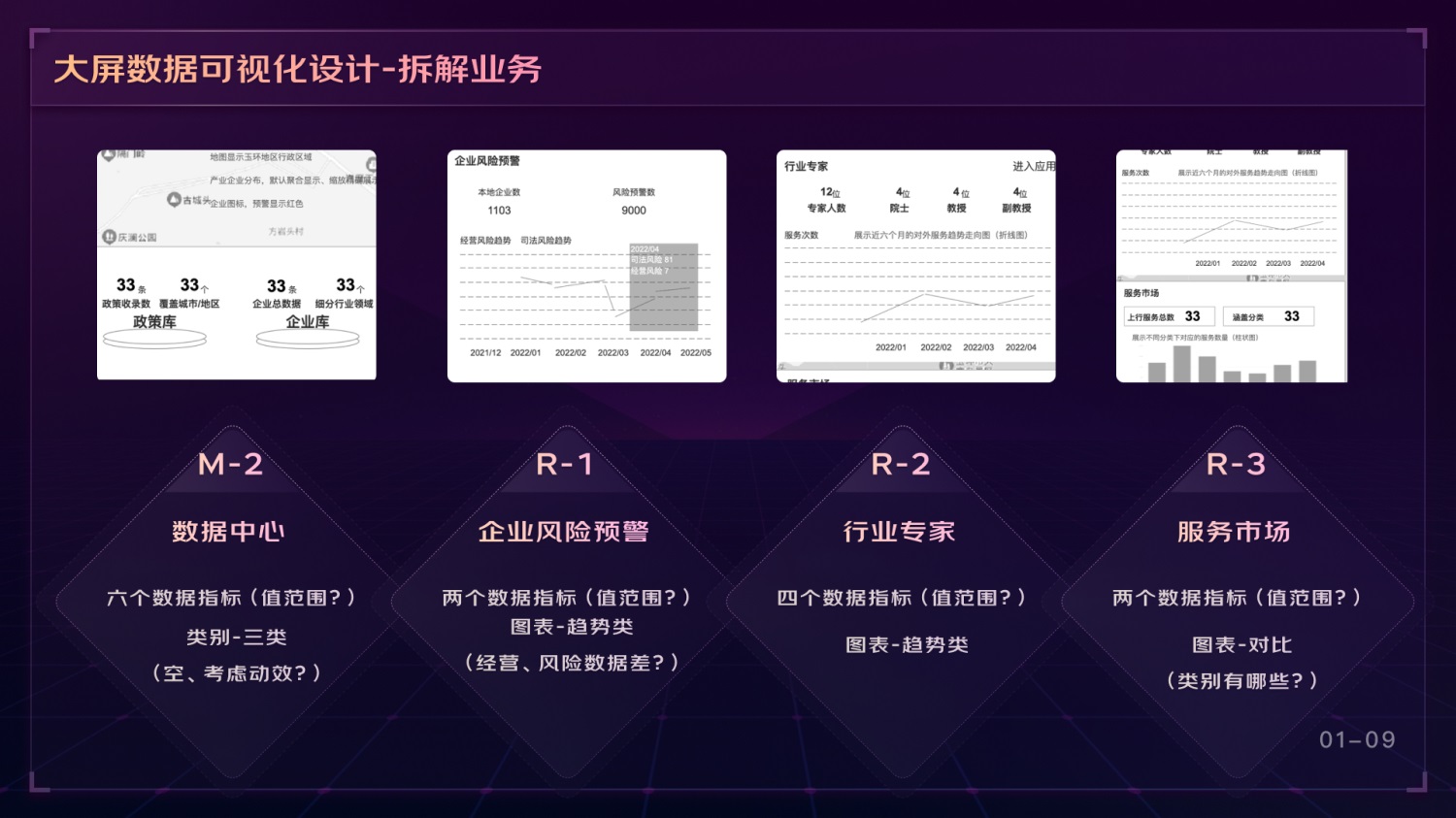

我們對需求了解清楚了，需要進一步對各個模塊需求分析理解：

1. 標題：要言簡意賅，如冗余可進行優化；
2. 指標：指標應考慮名稱、指標數據展示多情況下保障足夠的擴展空間；
3. 圖表：準確選用合理表達業務內容的圖表；
4. 例如：全鏈營銷模塊
5. 標題：全鏈營銷
6. 指標：指標名稱，2~6 個字符，指標數值，1~6 位數；
7. 圖表：業務表達，近一年銷售量和訂單量的趨勢變化，選用兩條折
8. 線圖表達；維度：月份 1~12 月；度量：銷售額 1~4 位數，單位萬元；訂單量：1~4 位數，單位：件

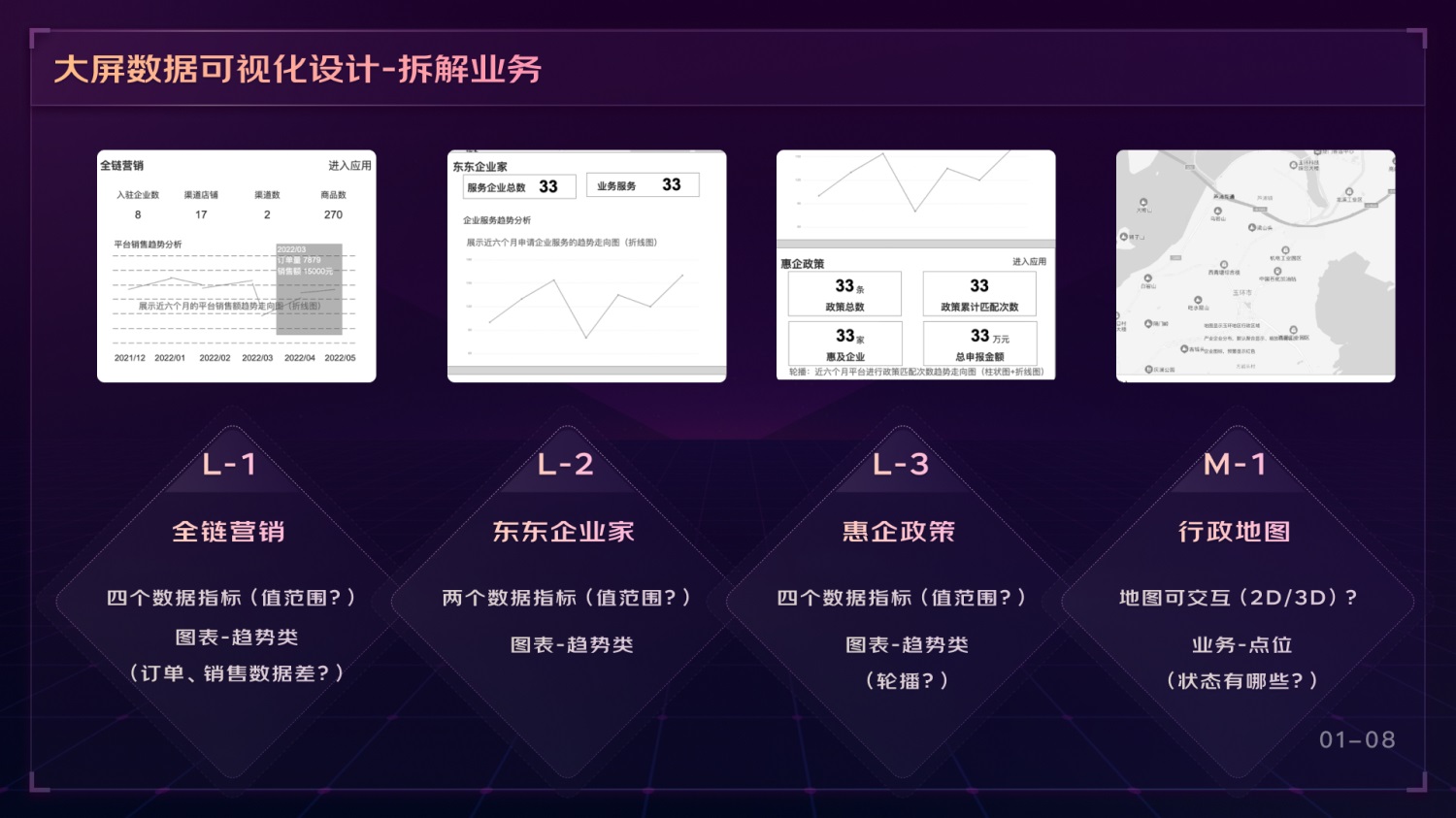

通過分析理解，我們可以更深入的理解業務模塊的內容，以便于我們著手開始設計：

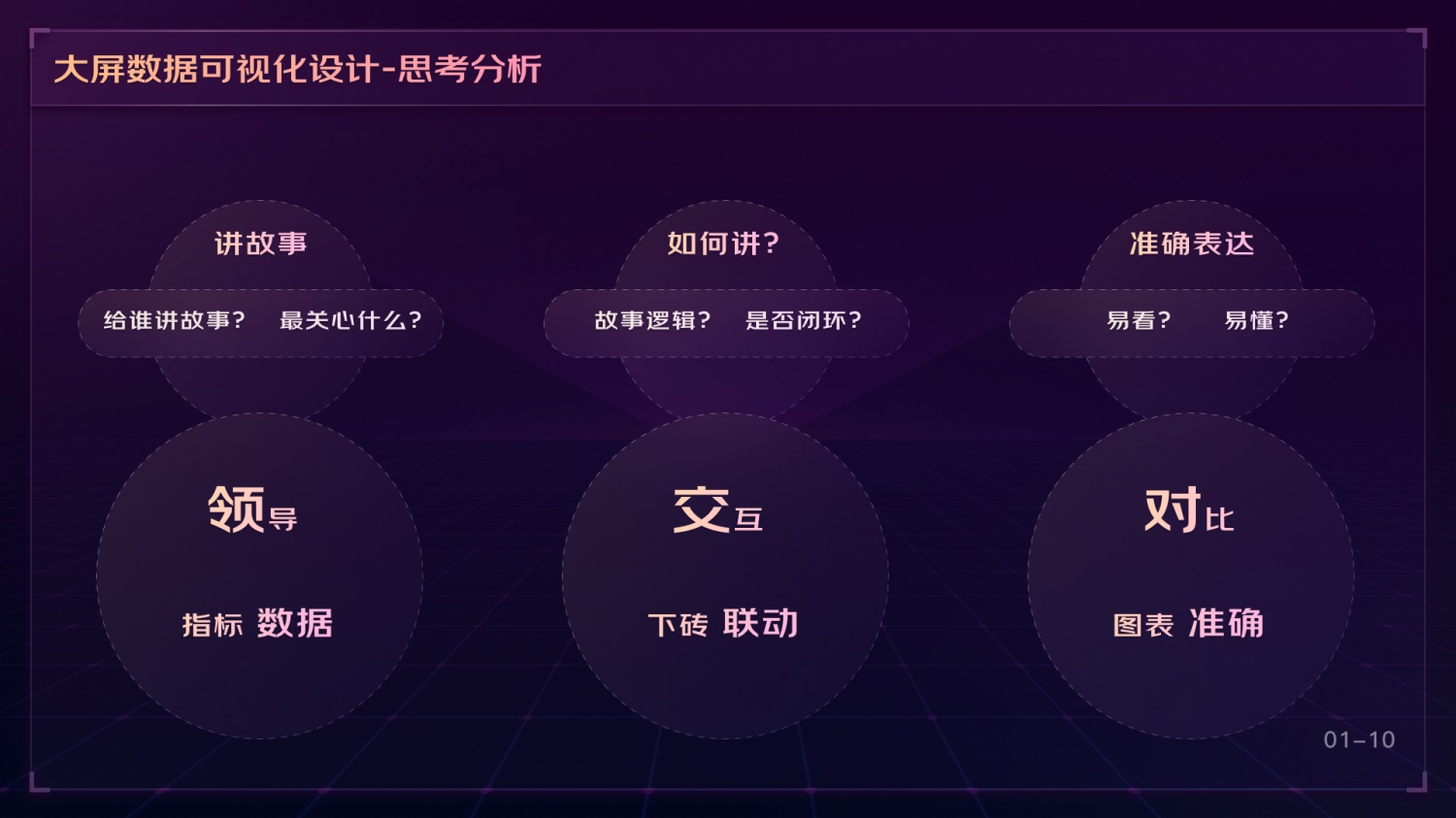

在對業務理解中，我們先以講故事的方式，幫助用戶理解業務場景。比如：某市的領導駕駛艙大屏設計，哪部分數據是最重要的，用戶最關心的內容是什么？在設計的時候，設計師會著重刻畫這部分數據內容的展示。

我們可以通過行政區域的下鉆或者界面數據的聯動等交互分主次，分層級的讓用戶知曉業務重要數據指標和內容；

在設計中我們運用對比等形式，圖表準確的表達，能夠讓用戶一目了然，易看易懂，從而提升用戶體驗。

在對需求理解的這個過程中，我們不斷的分析、拆分、重組各個業務的模塊，以便于我們更好的吃透整個大屏數據模塊，整理出對設計更有價值的信息來設計界面，以滿足客戶的需要。

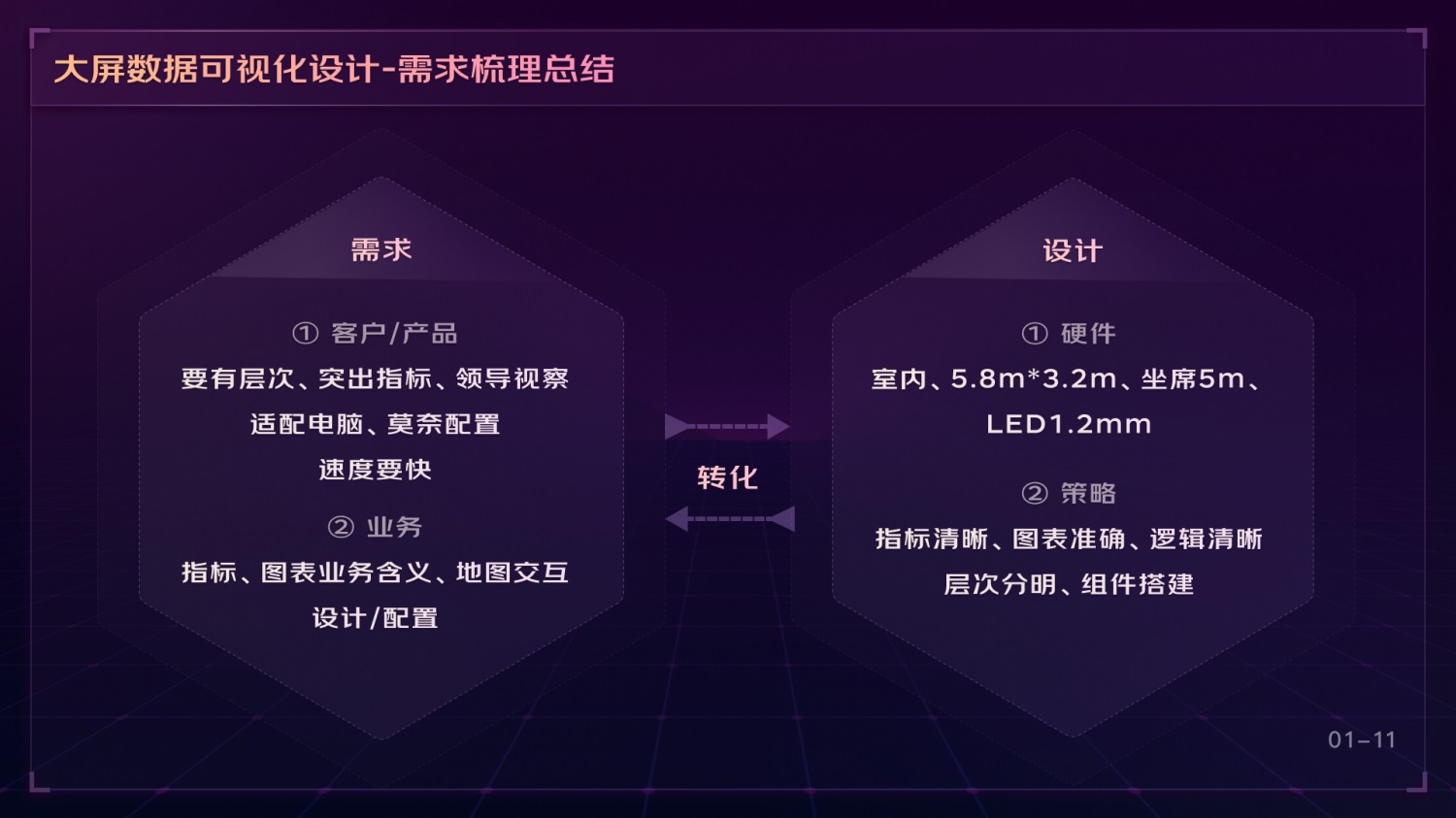

另外也會有一些硬性需求植入。所以需要設計師整體整理大屏思路。例如，某屏需求最后分析輸出如下：

A. 需求側（客戶方&產品經理）：大屏界面信息展示要有層次、突出核心指標、便于領導觀摩，并且要適配 PC 端；

B. 設計側：大屏硬件特點、尺寸比例、坐席環境以及設計目標

1. 指標卡清晰
2. 圖表表達準確、層次分明
3. 業務邏輯清晰
4. 設計組件快速搭建界面

C. 研發側：使用莫奈配置大屏，后臺接入指標系統；

以下五個方面講解可視化大屏從 0 到 1 的設計過程：

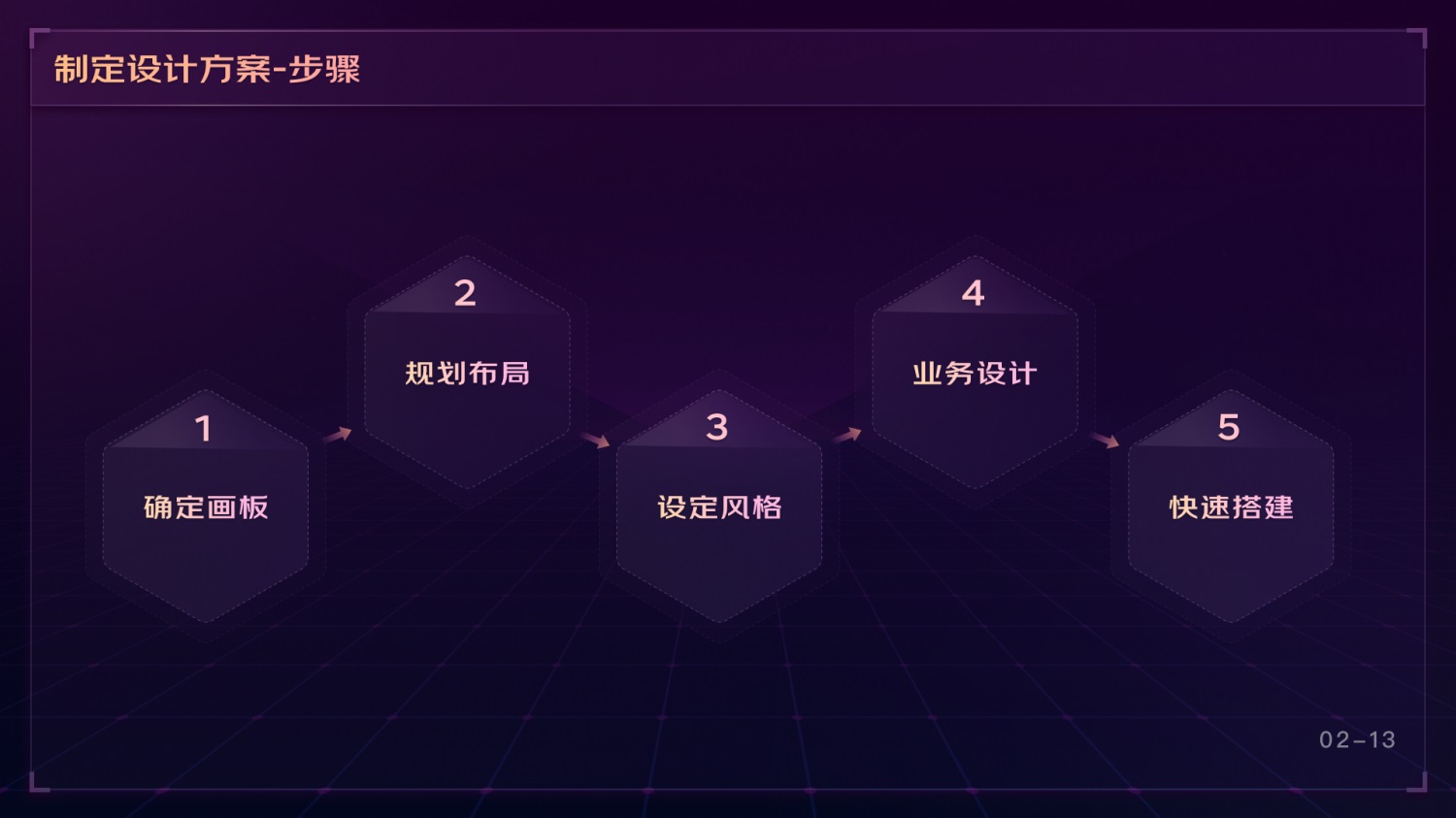

首先，確定畫板大小；然后，合理安排模塊布局；其次，明確整體界面的設計風格；再次，對業務數據進行梳理、合理安排信息層級以及選擇合適的圖表去精準的表達業務數據；最后，就是快速的搭建一塊可視化大屏。

一、確定畫板

前期與客戶、產品經理溝通后，得到的有用信息如下：

1. 大屏被安置于室內；

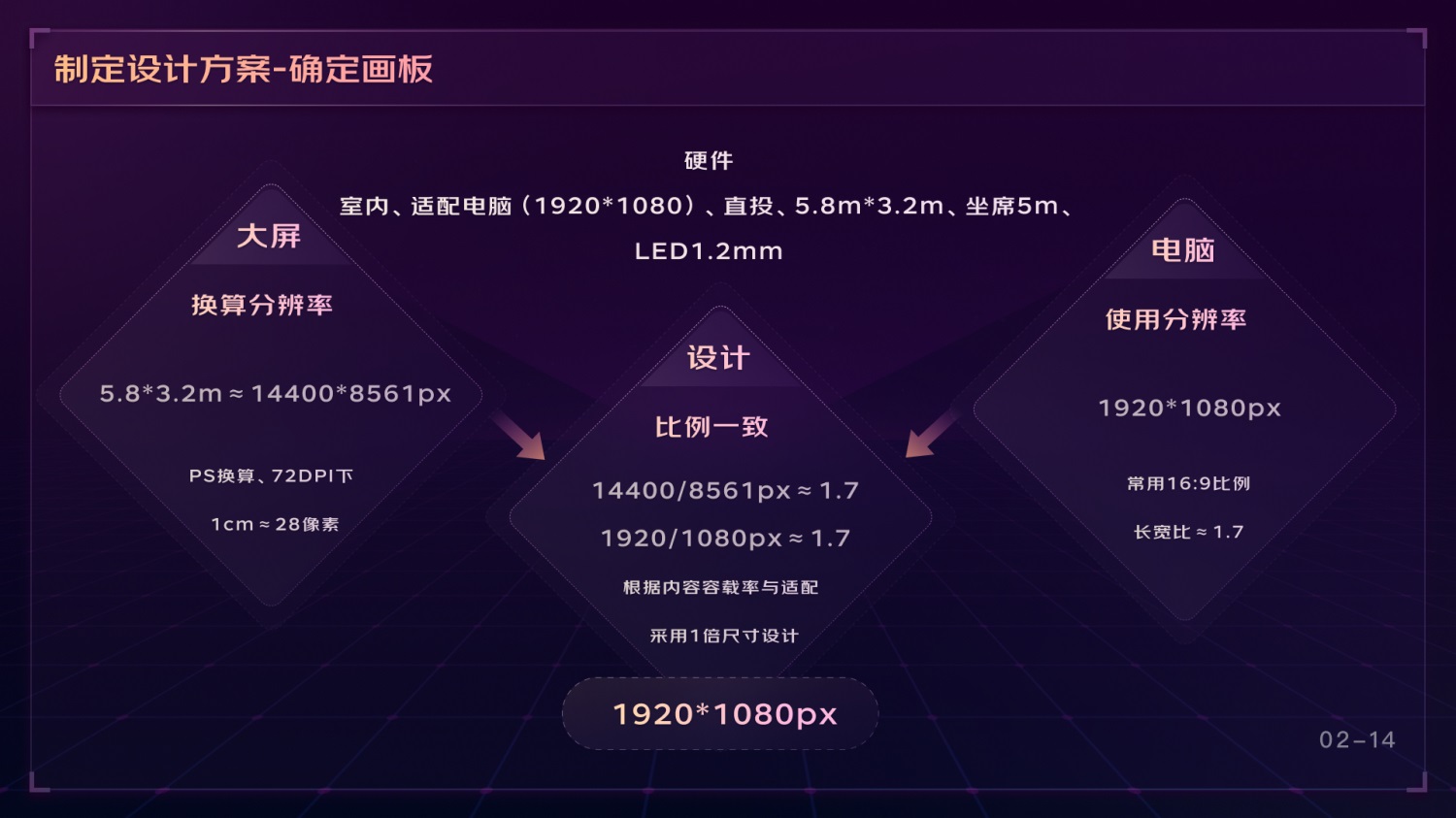

2. 適配電腦 1920*1080 分辨率，大屏原始尺寸：5.8*3.2 米，采用直投形式；
3. LED 屏幕點間距 1.2 毫米。

通過以上信息，我們總結出大屏的色彩明度不易過亮。電腦直投形式按照"投屏電腦的分辨率為 1920*1080"設計就可以保證投屏的清晰度，不會產生拉伸和變形。因為 LED 屏的點間距 1.2 毫米，屬于比較清晰的屏幕，所以我們把最小字號設定為 12 像素。

二、規劃布局

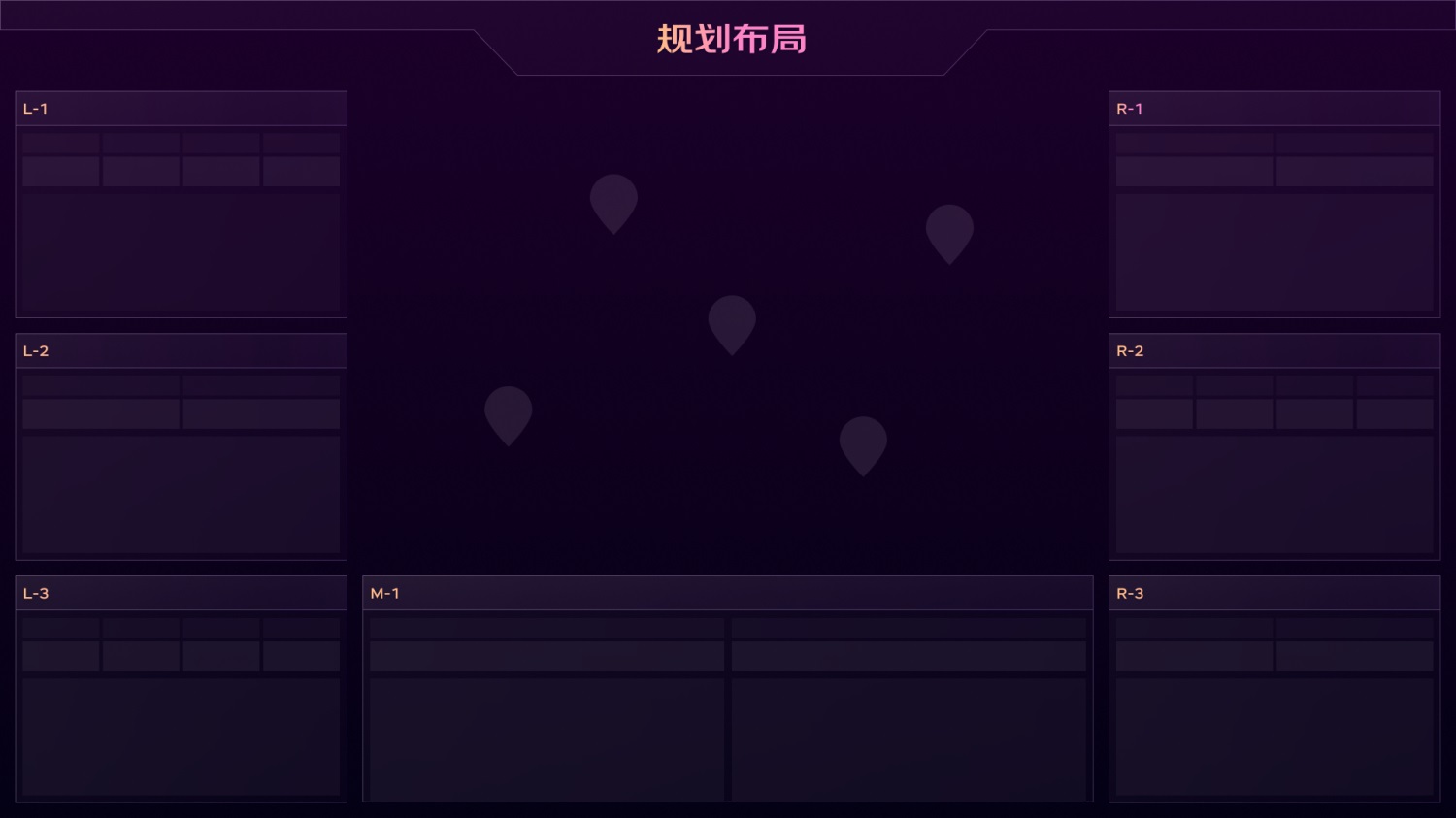

確定了畫板的大小，下一步需要根據產品原型優化頁面布局。

一般中心的位置會放置地圖，其余的指標按優先級依次在地圖周圍展開。

首先搭建信息分布框架，根據這個框架往里邊填充內容就更規整了。大屏是以數據展示為主，內外邊距的設定較小，希望能給數據展示留更多的空間。目前這張屏幕每個模塊包括標題、數據指標以及數據分析圖表三個部分。

在設計時，首先要讓用戶獲取到有用信息。所以需要考慮哪些信息內容優先級更高?？梢詤⒖忌掀窒韮?nèi)容

三、設計風格

風格定義主要依據上一篇文章分析得出的行業屬性、業務應用場景、地域文化背景以及前期與客戶溝通時提到的一些訴求以及審美傾向，甚至于時下流行時政熱點、天氣等因素都能成為影響整體設計風格的誘因。

通過這些影響因素搜集了相關詞匯，最終提取 3 個核心關鍵詞。

① 科技。我們的業務需求是：玉環市泵閥（水暖閥門）產業大腦，產業大腦就是將產業數字化治理。以科技驅動產業升級，是我們業務的核心目標。所以第一個關鍵詞為科技。

② 機械。本屏主要是展示機械設備相關的企業數據，所以，機械被選入了第二個關鍵詞。

③ 玉環。此處結合了地域文化：" 玉環市 " 被譽為中國閥門之都，并且玉環市的命名也是源于當?shù)鬲毺氐淖匀滑F(xiàn)象 " 晨霧繚繞，形如玉環 "，我們可以把這種感覺設計在大屏中。

看到這個情緒板后，大家是不是頭腦中已經描摹出一副大屏的初步模樣了？

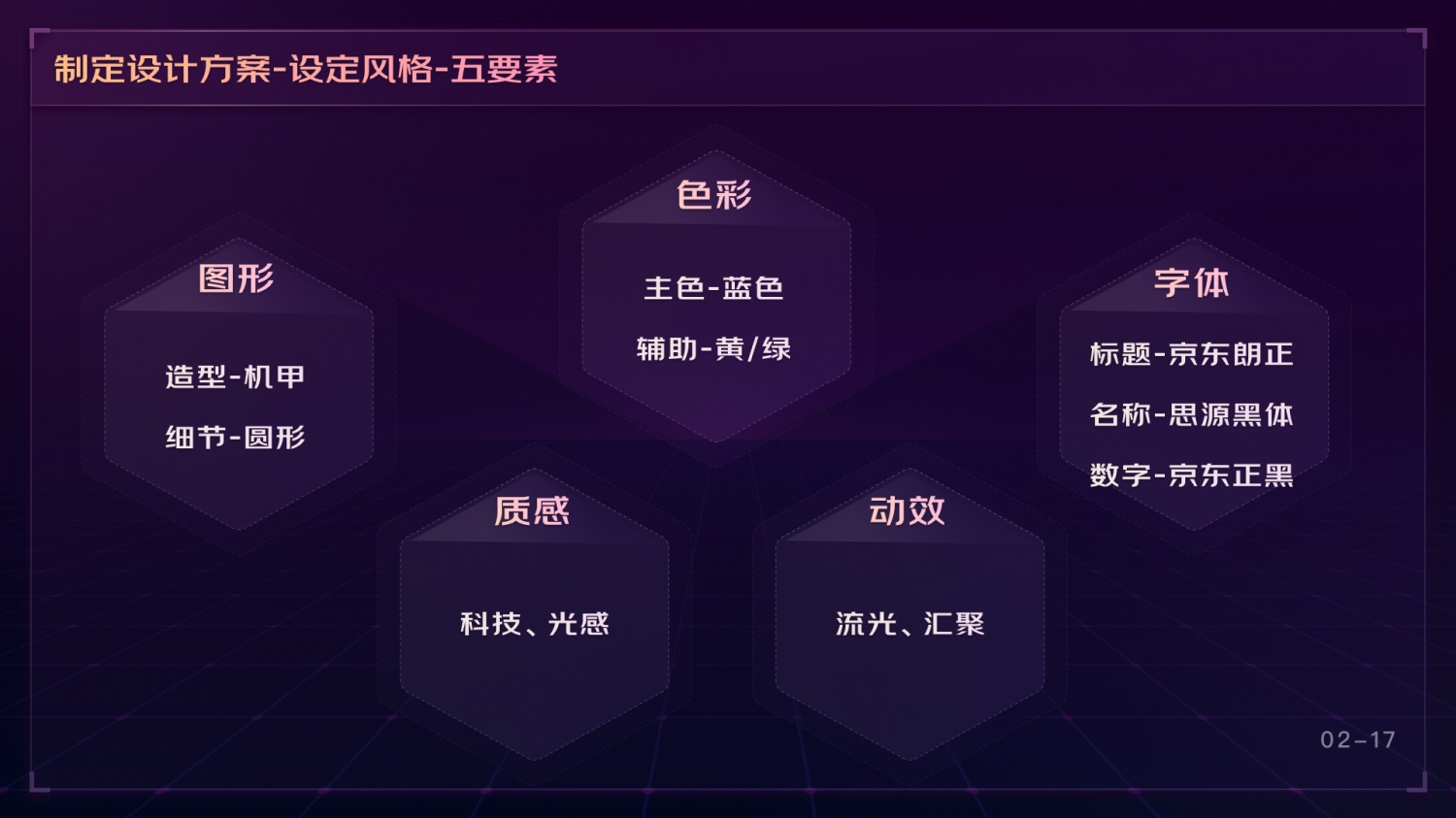

將情緒版落實到具體的設計細節有這五個方向：

① 圖形：我們選用偏機甲風的造型。與機械硬朗的感覺相比，細節上我們采用圓角做融合；

② 質感：運用科技、光感；

③ 色彩：傾向于科技藍，并且這這塊客戶也有明確表示過藍色更符合他們企業的整體調性。為了豐富畫面整體效果，為此增加了黃色、綠為輔助色。

④ 動效：采用流光等光效效果。

⑤ 字體：首選擇現代、簡潔一點的字體，更符合產業工業的氣質；也要考慮后期開發實現。目前莫奈系統中字體有限，需要在這里找到比較符合現代感的字體。標題選用-京東朗正；其他字體選用-思源黑體；數字字體為選用-京東正黑。

四、業務設計

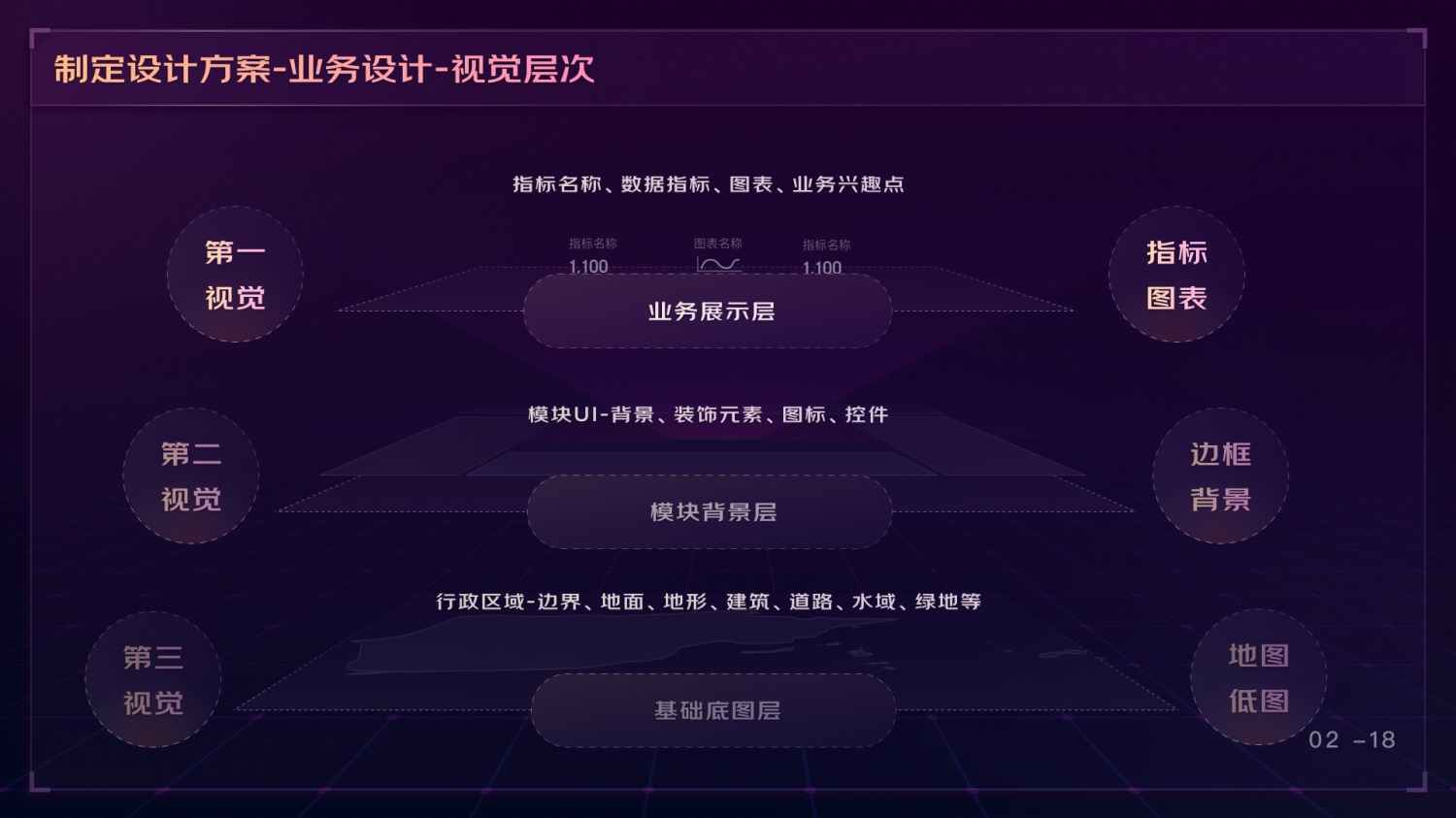

1. 視覺層級劃分：我們針對業務內容（信息維度的優先級）進行了梳理：

第一視覺層級是希望用戶能第一眼看到的內容：這里包括：指標名稱、數據指標、圖表、業務興趣點。

第二視覺層級是指模塊背景層：包括模塊 UI-背景、裝飾元素、圖標、控件等。

第三層視覺級為基礎底圖層：包括行政區域-邊界、地面、地形、建筑、道路、水域、綠地等。

2. 圖表的正確使用：在選定適合的圖表表達業務數據之前，首先要明確數據指標所要表達的維度，它是否符合業務場景？它是否合理表達了該數據業務屬性？

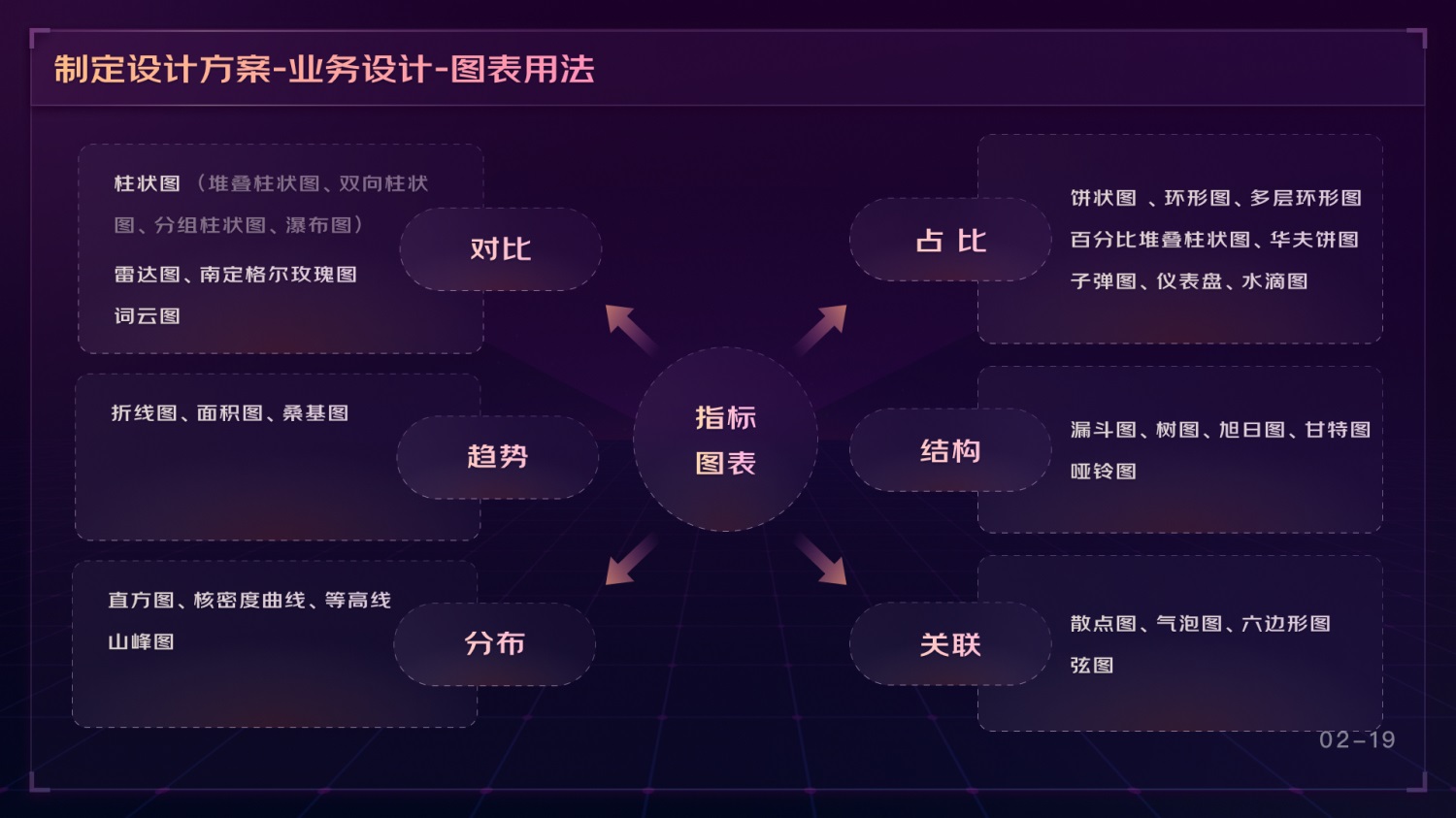

在這里我對常用的圖表做了個歸類。在不同維度下，應該選擇什么類型的圖表，供大家參考。

3. 圖表結構

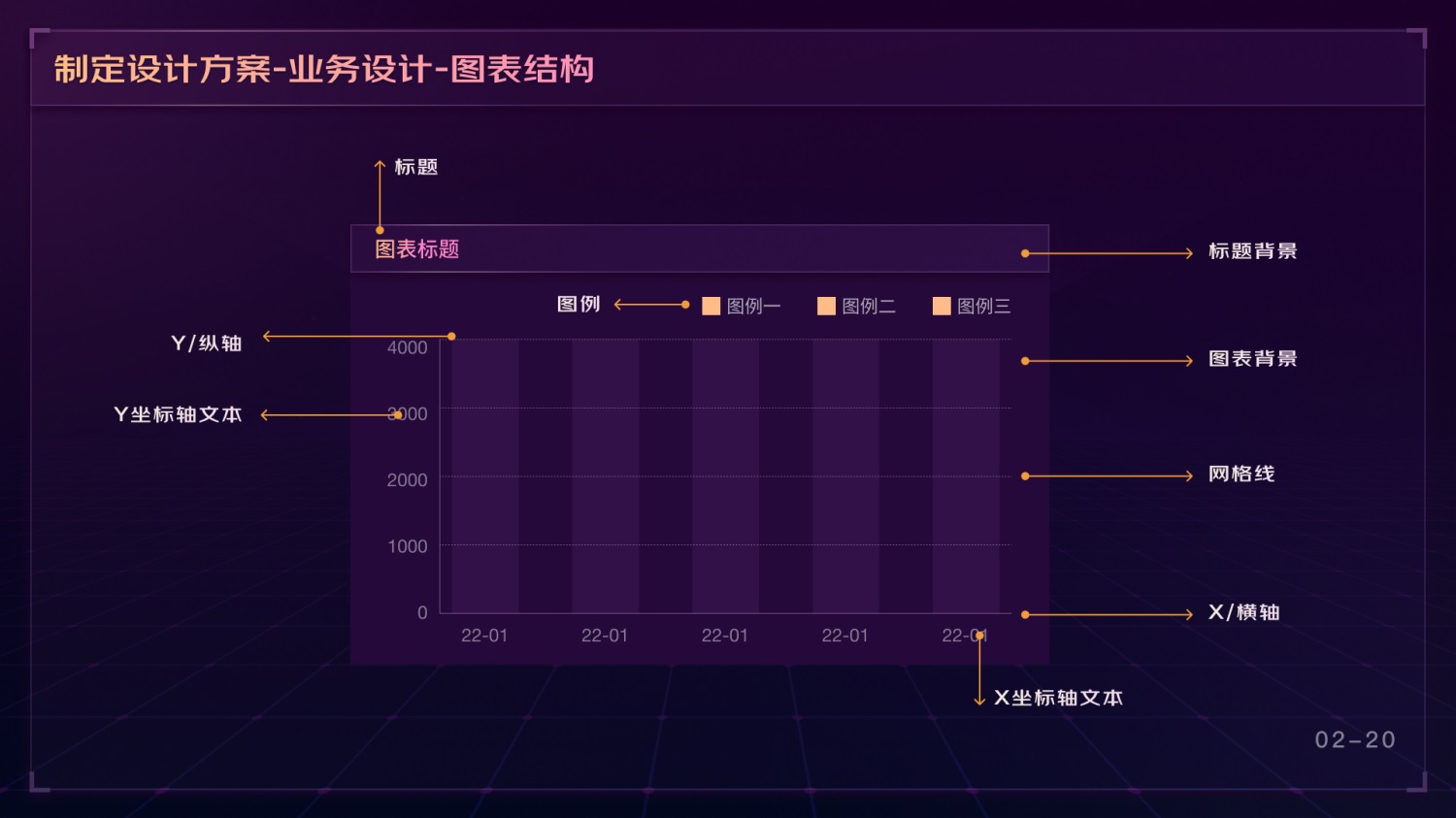

以上是圖表的解構圖。它包括：圖表標題、X\Y 軸線、坐標軸文本、網格線、圖例以及圖表背景。圖表的每一部分都是可以根據界面整體設計風格去重新設計。不過前期請和開發工程師溝通好實現機制。了解圖表的構成，還有另外一個好處就是在產品原型內容缺失或者表達不準確時候我們知道如何去調整它。

4. 圖表選擇

案例分析

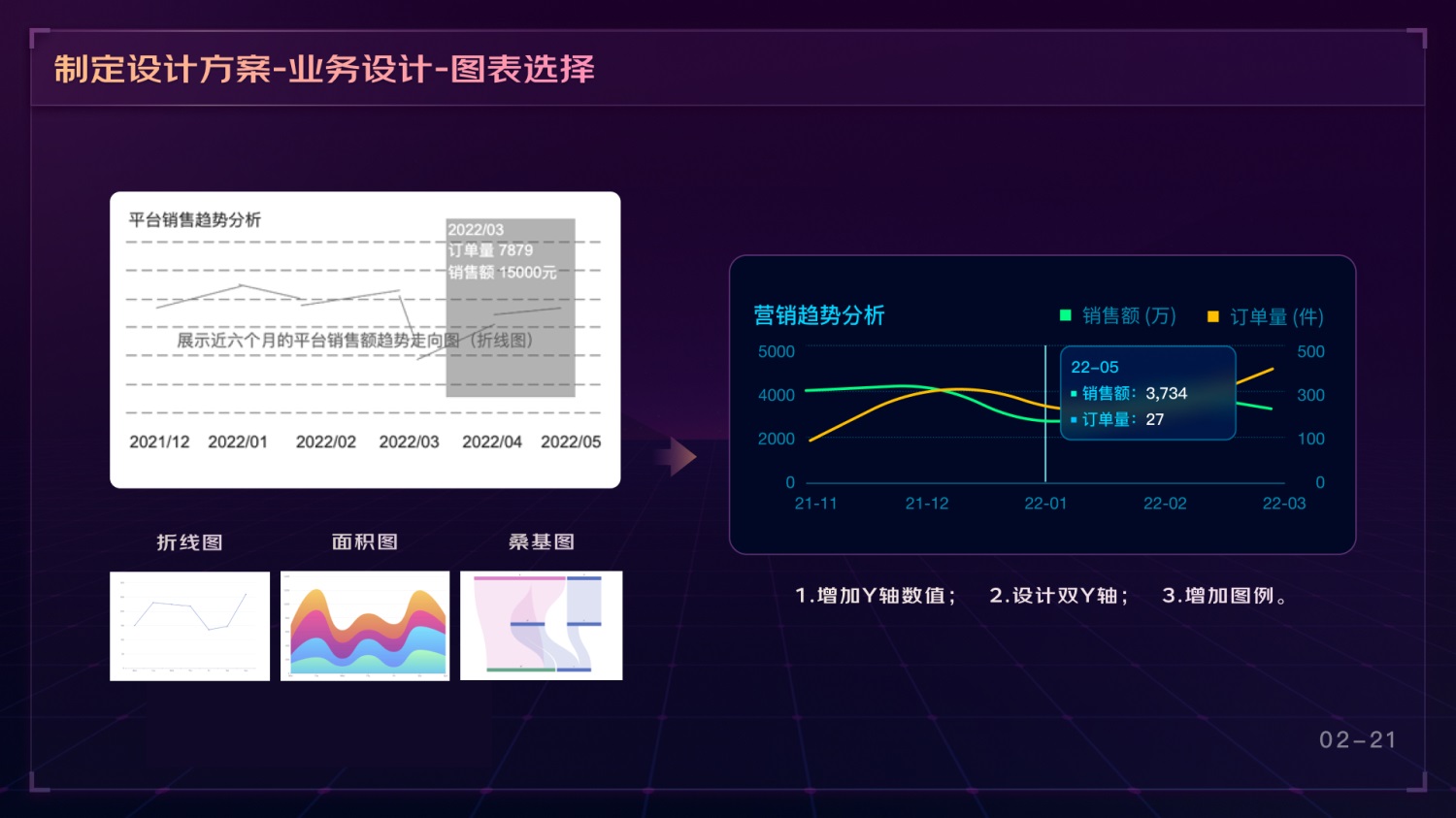

上圖表是對平臺銷售趨勢進行分析，根據之前的研究表示趨勢的圖表有折線圖、面積圖、?；鶊D。

我們再看下該圖表產品原型存在的問題：

1. X 軸表示時間維度，Y 軸上數據缺失；
2. 懸浮層要表達 3 個維度的信息：該時間點下的訂單量和銷售額；
3. 該圖表沒有展示圖例信息；
4. ?；鶊D應用于數據維度趨勢比較復雜的情況下使用，而面積圖除了可以展示數據趨勢以外，還可以通過面積對比不同的數據量，但是訂單量和銷售額不在同一個分析維度，因此不需要對比。

所以最后我們還是采用了更簡單易懂的折線圖。

5. 快速搭建

可以分為以下兩步：

第一步：設計師用我們長期積累的設計組件快速搭建界面；

第二步：設計師/研發人員用京東城市的數據可視化引擎—莫奈去快速實現界面效果。

上面這張屏正是采用了設計組件搭建而成。組件化不僅在提升設計師設計效率方面有著很重要的意義，還能夠在項目長期迭代和多人協同完成設計方案的情況下保證設計的一致性。從而節省了更多的時間讓我們?nèi)ゴ蚰ピO(shè)計細節。

以下附上我們還在不斷完善的 Rainbow D（京東智能城市設計語言系統）。本設計系統包含了可視化組件庫、中后臺組件庫以及相應的設計規范供大家參考。

網址： http://dev-uc.urban-computing.cn/find-react/index-cn

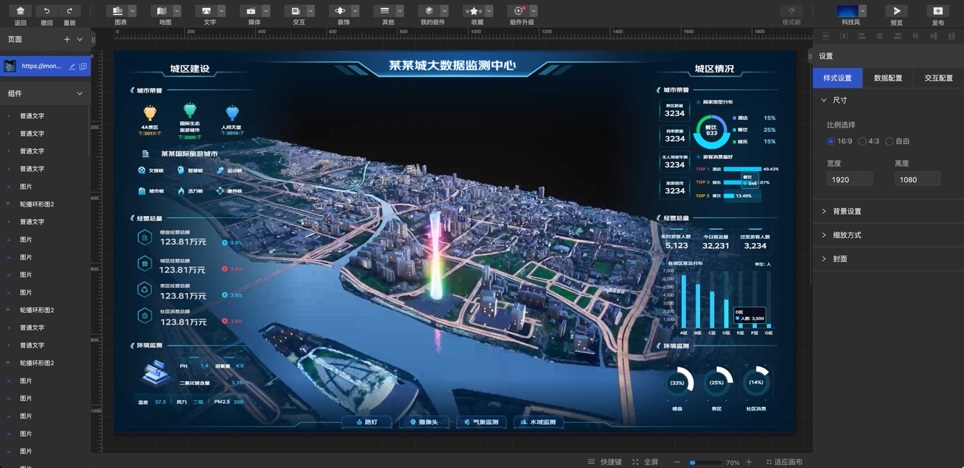

如果有項目周期特別緊張的情況下，客戶想要快速看到線上效果，設計師也可以協助產品在莫奈系統上（京東城市數據可視化引擎）快速搭建產品原型。以下為在莫奈系統中搭建的大屏。

在莫奈系統中可以自定義配置圖表、地圖、文字，也可以嵌入視頻、動態圖片等

五、總結

我們簡單回顧一下可視化大屏設計方案制定的流程：

首先在明晰設計需求為前提的情況下，根據實際應用場景確定畫板大小、根據業務數據優先級合理的規劃布局和信息層級；

再根據行業屬性、業務場景、客戶傾向性等因素確定適合大屏設計風格；

大屏風格確定之后，需要從數據分析維度，去選定最適合表達業務數據的圖表；

接著，就是采用設計組件庫和莫奈可視化引擎去快速搭建完成可視化大屏。
